产品简介 / PRODUCT INTRODUCTION

活塞式调流调压阀是一种新型的调节阀类产品。具有多种控制功能，如水位控制、减压、止回、泄压、流量控制、破管关闭等。其口径从200mm到2400mm，压力等级从PN10到PN100，进出口压力差可达40kg/cm2，不仅填补了大口径控制阀空白，而且填补了高压力和大压差控制阀的空白，广泛应用于输水、市政管网、水厂等领域。

产品特点 / FEATURES

● 符合水流特性的轴对称环形流道，流通能力强。

● 解决气蚀问题。

● 通过阀门的介质，在压力变化下降的区域形成气泡，在稳定状态下，气泡会破裂，周围的水分子会迅速过来补充，形成冲击。如果在阀壁上破裂，对阀壁形成冲击力，就会把阀壁啃穿，这种现象被称为气蚀。活塞式调流调压阀有两种解决气蚀的方案。

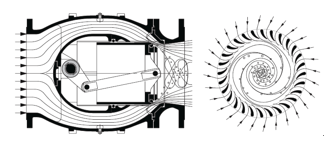

● a、扇叶圈：扇叶圈是由均匀分布的导流叶片，将上游的介质流分为多股小流，并在扇叶圈的引导下做螺旋流动。介质流被迫改变流向，产生的气泡被限制在管道中央，失稳气泡的破裂不在管道与阀门的壁面，故而不产生气蚀破坏。

● b、鼠笼：鼠笼是在活塞前部延伸出的一段带孔的圆筒，孔是对称均布的，孔状与数量依工况而定。介质流经过圆柱形鼠笼节流孔时被分成多股高速流体，沿径向向鼠笼中心喷射对撞，由此气蚀被限定在鼠笼中心，因而也不会对阀门和管道产生气蚀破坏。鼠笼式适合于高压差的工况，当下游压力小于上游的三分之二时，设计采用鼠笼式。

● 具有线性调节特性。活塞阀的开度与流量成线性关系，调节精度高，调节过程中流量/压力偏差不超过±5%。

● 工况条件下噪音低、振动小。根据现场压力和流量工况进行定制化设计，使得阀门不会处于极限开度运行，因此工况条件下噪音低、振动小。

● 控制压力波动，不引发水锤。阀门关闭先快后慢，避免调解过程中流量和压力的突变，不引发水锤。

● 启闭力矩小。阀门启闭件为活塞，阀门关闭时，活塞在导轨上做直线运动，不受介质的“盲板力”，启闭扭矩很小。

● 密封性能好。采用金属对金属与金属对橡胶的双重密封，确保零泄漏。

产品材质 / PRODUCT MATERIAL

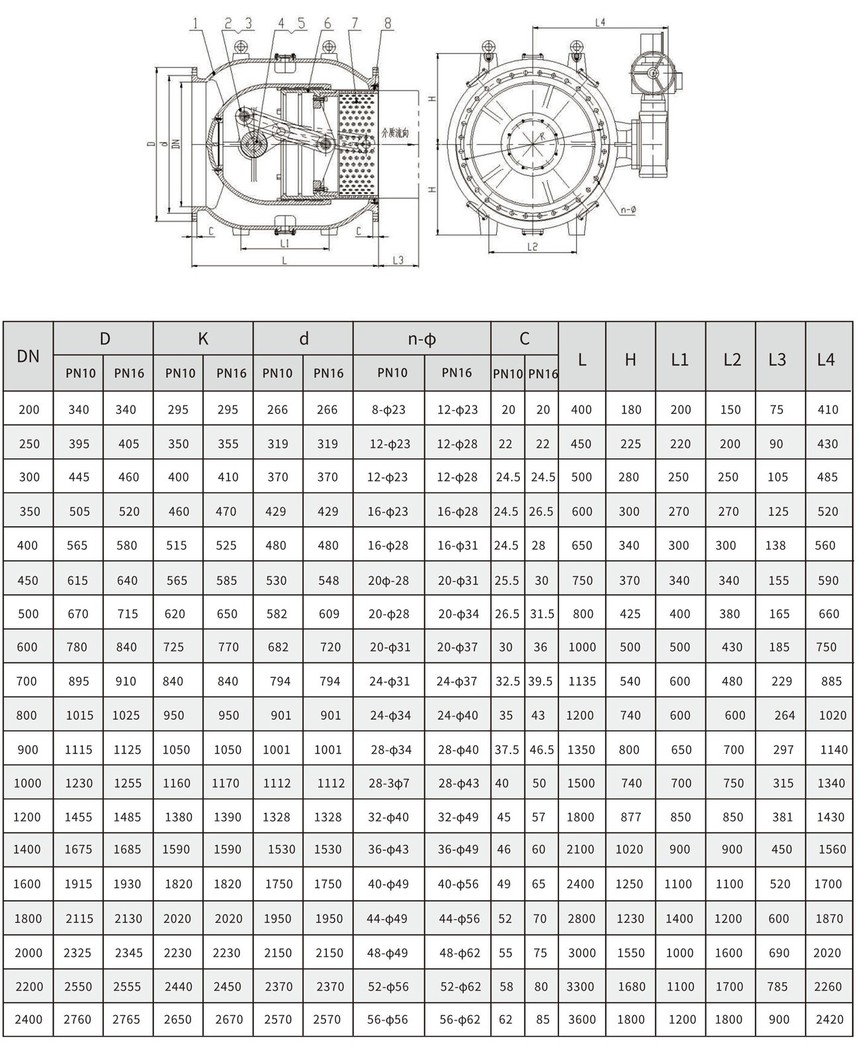

产品结构图 / PRODUCT STRUCTURE
